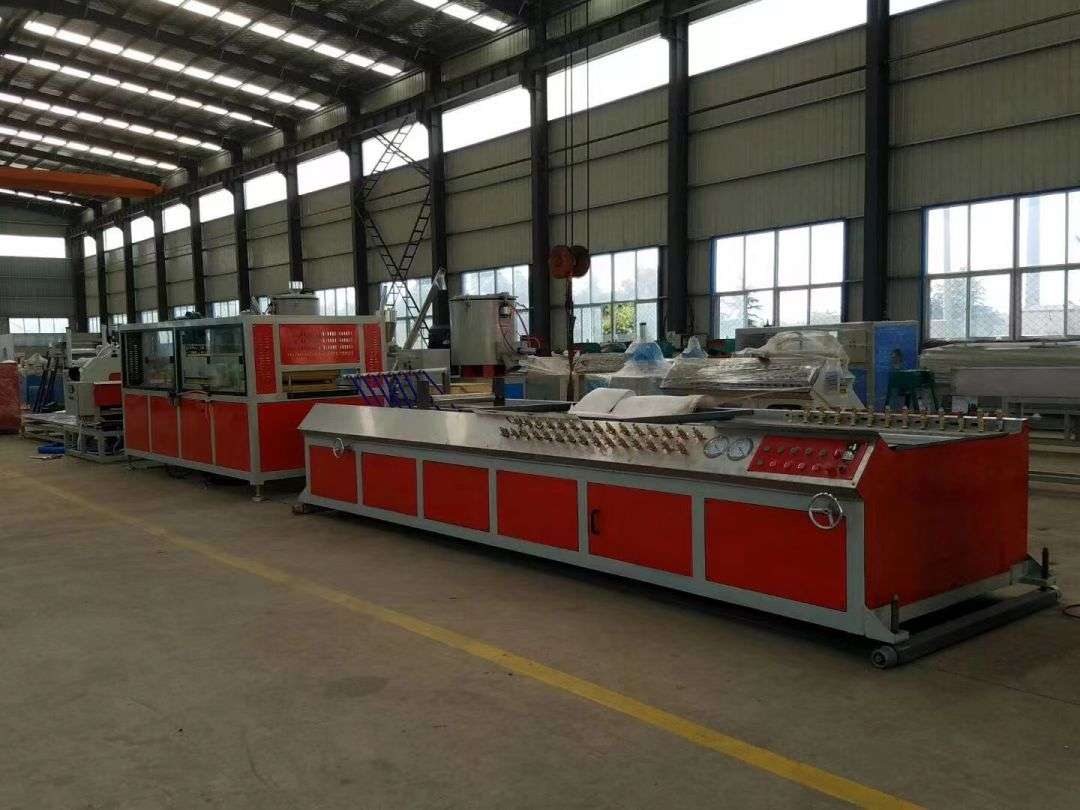

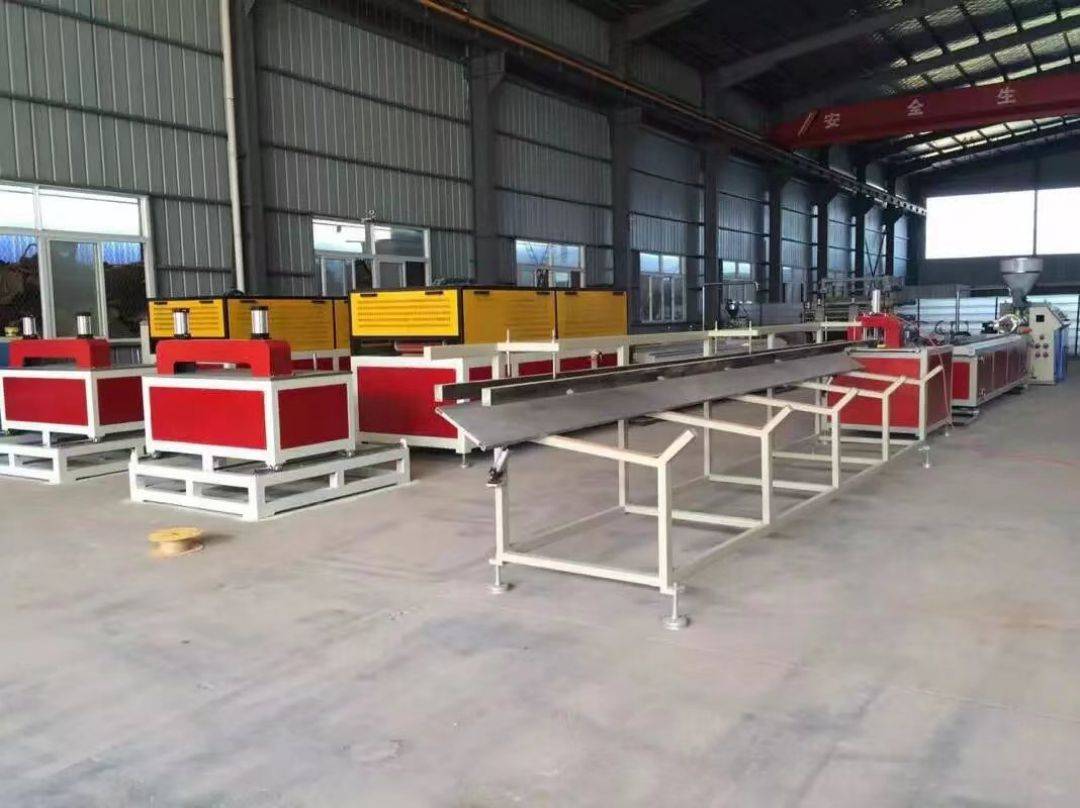

Linie de producție de panouri de perete din PVC

Linia de producție a panourilor de perete din PVC constă din:

① Mașină principală dublă conică

② Extruder de lipici

③ Masa de modelare în vid

④ Mașină de tracțiune

⑤ Mașină de tăiat

⑥ Raft de primire a materialelor

Linia de producție a panourilor de perete din PVC adoptă control inteligent, grad ridicat de automatizare, funcționare stabilă, funcționare ușoară și eficiență ridicată a producției. În plus, compania noastră a aderat întotdeauna la abordarea orientată către client și a implementat întotdeauna soluția „la cheie”, oferind clienților instalarea, punerea în funcțiune, producția și instruirea din ușă în ușă, iar formula de materie primă asigură că clienții pot produce independent și stabil.

Linia de producție a panourilor de perete din PVC este compusă în principal dintr-un extruder conic cu două șuruburi, o masă de modelare în vid, un tractor, o mașină de tăiat și un suport de primire a materialului.

Linia de producție a panourilor de perete din PVC adoptă un control inteligent, cu un grad ridicat de automatizare, echipament stabil, funcționare ușoară și eficiență ridicată a producției. Prin înlocuirea matrițelor cu specificații diferite, se pot produce panouri decorative din lemn-plastic de diferite specificații, dimensiuni, forme și grosimi.

„Panoul de perete PVC”, cunoscut și ca „perete integrat”, este fabricat din fibră de bambus ca material și material rășină ca tehnologie de suprafață. Este utilizat pe scară largă în casă, inginerie și alte materiale pentru decorarea pereților. Culorile sunt comparabile cu tapeturile tradiționale și, în același timp, are, de asemenea, avantajele lambrierii și servește ca un nou tip de material pentru decorarea pereților, care înlocuiește vopseaua și tapetul.

caz

afișarea produsului

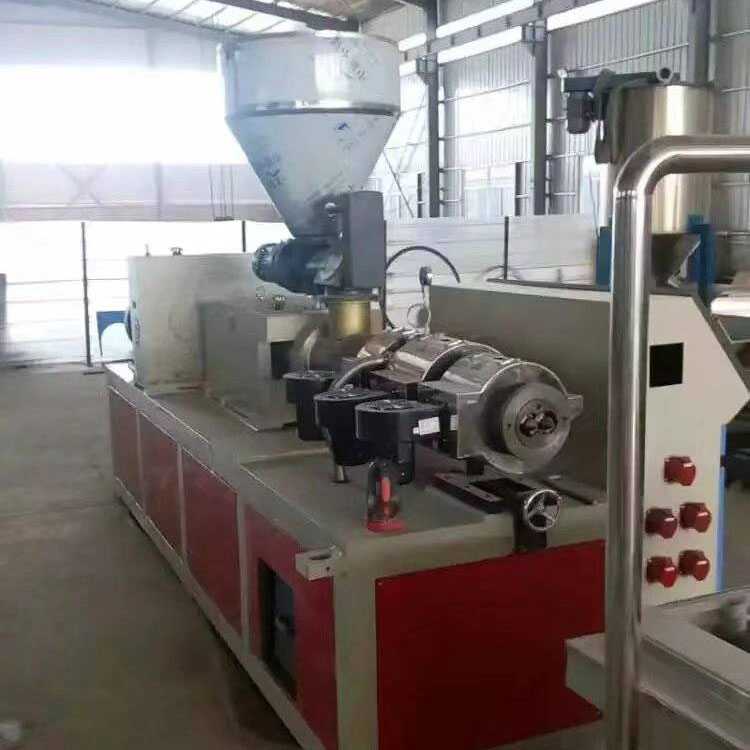

Extruder dublu conic

Un sistem de extrudare

1. Diametru șurub: 65 / 132 (Zhoushan, Zhejiang)

2、  Proiectare maximă de producție: 180-200 Kg/H

3、 Structura șurubului este proiectată pentru pulbere de PVC sub formă de rotație conică.

4、 Material șurub 38CrMoAlA nitrură, adâncime de desalinizare 0,5—0,7 mm, duritate suprafață HV 940

5、 Sistem de încălzire cu cartuș inel de încălzire din aluminiu turnat + capac din oțel inoxidabil

6、 Mod de răcire Ventilatorul are răcire forțată

7, zona de încălzire zona numărul 5, putere de încălzire de 26KW,

B Sistem cantitativ de hrănire

1、 Utilizați buncărul de alimentare din oțel inoxidabil

2, Puterea motorului de alimentare: 1.1KW

3, modul de reglare a vitezei sistemului de alimentare: reglarea vitezei de conversie a frecvenței

C, sistem de pompare cu vid

1. Puterea pompei de vid: 2.2KW

2. Gradul de vid: 0- -0 și 7Pa

D, sistem de propulsie

1. Adoptați cutia de reducere a vitezei de cuplu mare, zgomot redus și viață lungă (Jiangyin, Jiangsu)

2, material reductor 20CrMoTi, angrenaj folosind combinația de suprafață a dinților oblici,

3. Cutie de distribuție: ieșire cuplu cu o singură axă în ieșire cuplu cu ax dublu prin angrenaj super-bical

E, Sistemul motor principal

1. Puterea motorului principal: 37KW (motor Shandong Kejie sau Shandong Xian)

2. Mod de reglare a vitezei motorului principal: controlul conversiei frecvenței AC

F, sistem de control electric

1. Cabinet de control electric cu design unic

2. Chint aparate electrice de joasă tensiune

3. Controler inteligent de temperatură

Masa de setare a vidului YFD

1、 Rezervorul de apă este fabricat din oțel inoxidabil

2、 Lungimea mesei de fixare: 5.000 mm

3、 Setați lățimea mesei: 1200mm

4、 Lățimea centrului de instalare al pistei de ghidare a etapei de setare: 800 mm

5, Pompă de vid: 5,5KW x2,4KW x1, trei pompe de vid sunt conectate direct la circulația apei, gradul de vid 0-0,8Pa

6、 #: 40 fiecare, distribuite pe ambele părți ale etapei de fixare

7、 Dispozitivul de mișcare față și spate al etapei de setare: motorul cicloid antrenează tija pentru a trage

8、 Alte ajustări ale direcției multidimensionale: toate sunt reglare manuală

9、 Cantitatea de apă de răcire: 6 metri cubi/oră

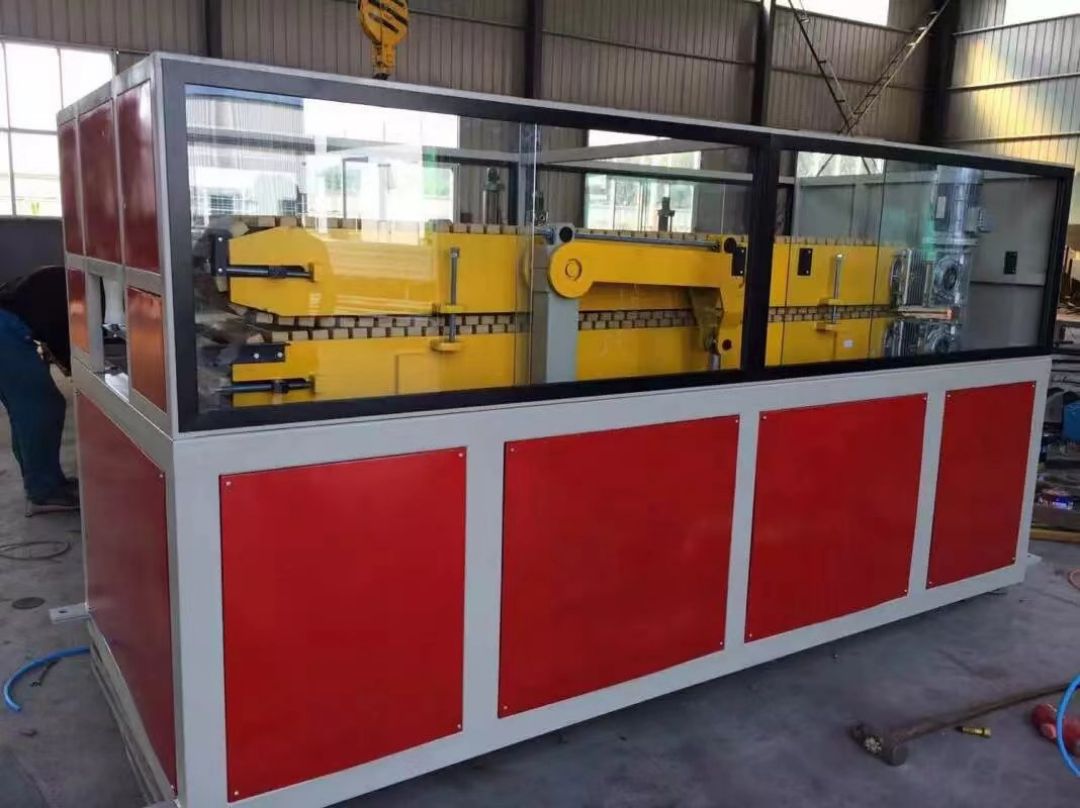

Tractor YF 600

1、 Număr de benzi de tracțiune: 2 bare

2, Fiecare centură de tracțiune este antrenată de un motor de decelerare, puterea motorului 1,5 kW / unitate

3、 Lungimea efectivă de prindere a tracțiunii: 1.800 mm

4、 Lățimea efectivă a curelei de tracțiune: 600 mm

5、 Viteza de tracțiune: 0,3-3m / min

6, Presiune de lucru: 0,5-0,7Mpa

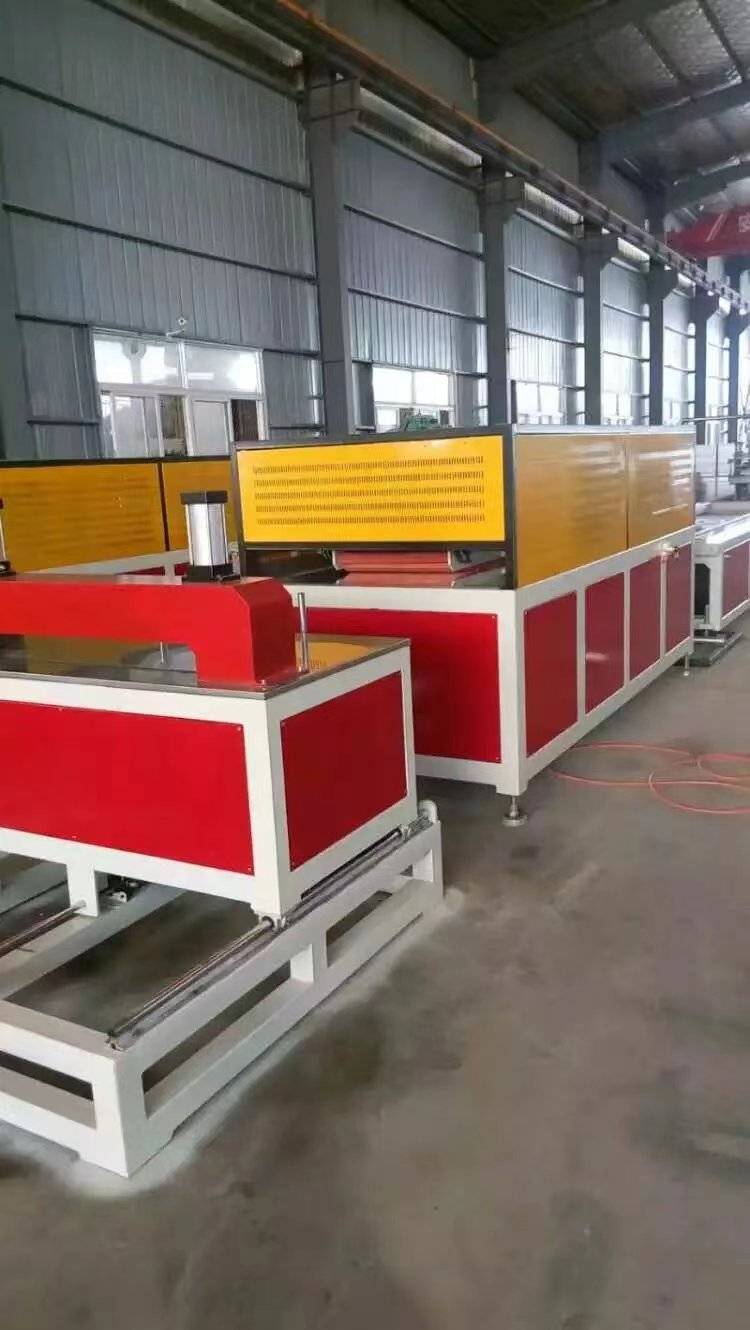

Mașină de tăiat YFQ600

1、 Puterea motorului de tăiere: 2,2 Kw

2、 Max. latime de taiere: 600 mm

3、 Puterea motorului de aspirare: 2,2 Kw

4, Pânză de ferăstrău tăiat: aliaj de înaltă calitate, diametrul pânzei de ferăstrău: 350 mm

5、 Mișcarea mesei de tăiere și modul de tăiere: pneumatic

6, Mod de tăiere: automat / manual

7、 contor: contor comutator de călătorie

8、 Presiune de lucru: 0,5-0,7Mpa

9, Înălțimea maximă de tăiere: 70 mm

Rack YF-600

1、 Lungime de 6.000 mm

2, Mod Flip: pneumatic

3、 Material blat: oțel inoxidabil
